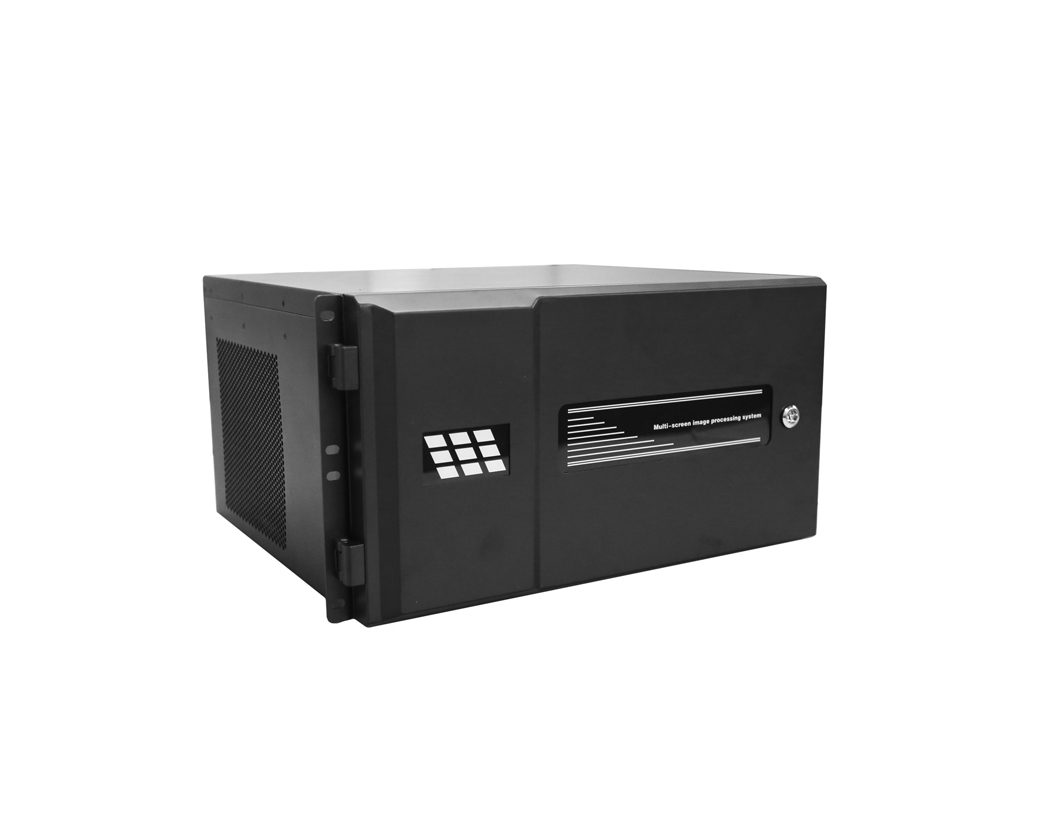

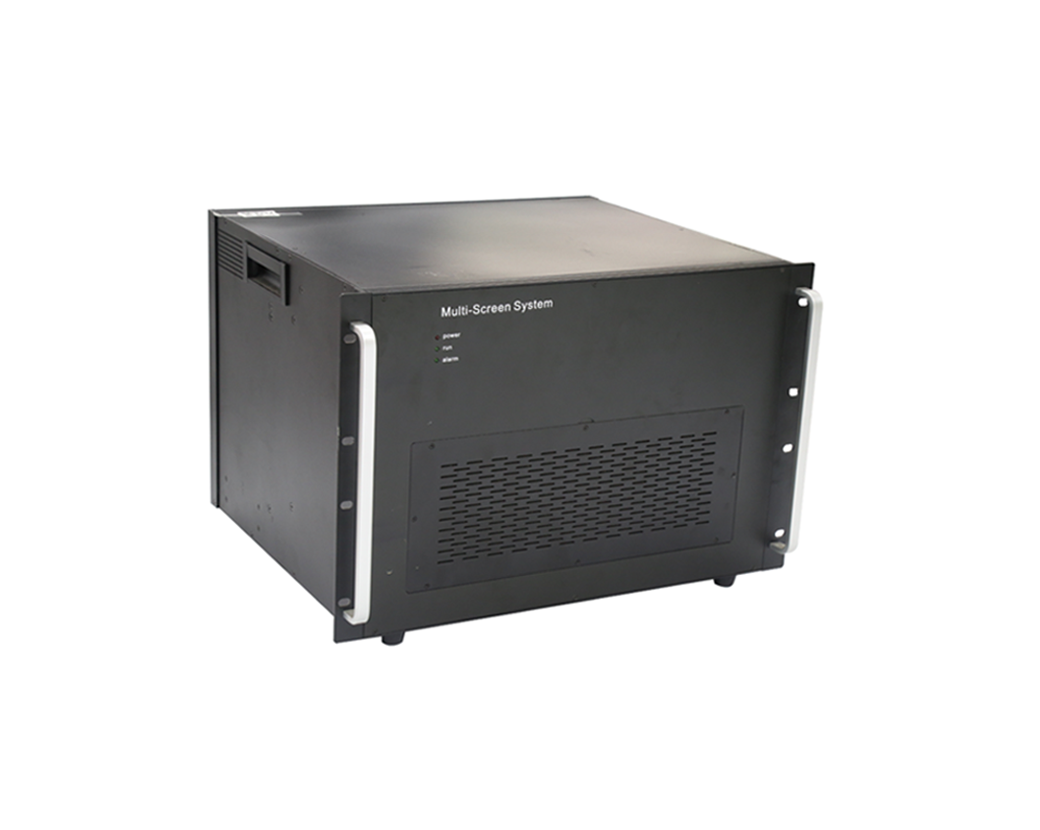

多屏拼接处理器

Multi  Screen System系列多屏拼接处理器是一款纯硬件的专业化图像处理设备，能够将多个动态面显示在多个屏幕上面，实现多窗口拼接的功能。Multi  Screen System系列多屏拼接处理器最大能支持288块屏幕的拼接显示，并支持多种信号输入模式，包括复合视屏、电脑信号，高清视频信号以及网络等信号。Multi  Screen System系列多屏拼接处理器最大容量高速FPGA阵列和高速数字总线交换技术架构，结合全数字硬件设计理念，实现无操作系统视屏图像处理工作站。它具有宽带视屏信号采集、实时高分辨率数字图像处理、三维高阶段数字滤波等高端图像处理功能于一体，具有强大的处理能力，能从根本上保证对所有输入信号源进行全实时处理数据一致性，图像没有延迟，无离散化。Multi  Screen System系列多屏拼接处理器是专为高质量大屏拼接显示场所设计，为指挥中心、视屏会议、多媒体多功能厅等大屏显示场所的应用提供了一套理想的图像处理解决方案。

主机参数	型号	FDP-0704C/D	FDP-1709C/D	FDP-3318C/D	FDP-5718C/D
	机箱规格	3.5U	7U	13U	18U
	输入插槽	7	17	33	57
	输出插槽	4	9	18	18
	混插槽数	2	6	10	13
	总槽位	9	20	41	62
板卡参数	VGA输入卡	一卡4路；RGBHV，支持1920*1200以下任意分辨率
	DVI输入卡	一卡4路；DVI    1.0，支持1920*1200下任意分辨率
	HDMI输入卡	一卡4路；HDMI     1.3a，支持1920*1200下任意分辨率，支持HDCP
	SDI输入卡	一卡4路；3G/HD/SD-SDI（自动选择）
	Video输入卡	一卡4路；支持NTSC、PAL、SECAM等标准
	IP码流输入卡	一卡4路；H.264，支持1920*1200以下任意分辨率
	回显输出卡	结合PC控制软件实时预览屏端显示画面
	RJ45输出卡	一卡4路（单口可开2个图层）； 超5类双绞线传输1920*1200以下任意分辨率视频+控制数据，长达50米
	DVI输出卡	一卡4路（单口可开2个图层）； DVI/HDMI 1.0标准，支持1920*1200以下任意分辨率，可输出VGA信号
控制卡参数	管理接口	1个RJ45网络接口，1个RS232串口(带环出），支持对第三方设备的联动控制
软件	控制软件	拼接处理器控制软件PWController
环境参数	工作温度	-20℃~ 60℃
	工作湿度	5% ~ 95% RH，无冷凝
	最大功率	200W/300W/600W/1800W/2400W    （根据不同型号）
	电气特性	输入 110~220V/AC，可配置N+1冗余
