矩阵与拼接屏如何连接之方案详解

无缝混合矩阵一般都兼容了拼接处理器功能，支持普通电视、液晶显示器及DLP等实现大屏幕拼接功能。那矩阵和拼接屏如何连接呢？下面小编给大家详细介绍一下：

1. 所需设备：

信号源：对于图像上拼接屏的信号源没有什么限制，但是，从拼接屏显示的效果来看，建议信号源的信号质量及分辨率高一些的，一般选择VGA信号，此外，HDMI和DVI这两种数字信号也是不错的选择。

拼接屏：一般的拼接屏就那几种，2×3，3×3，3×4，4×4，4×6等，那么这些大屏拼接后的接口就是6，9，12，16，24，此外，购买拼接屏的时候需要注意的是：拼接屏一定要含有内置的拼接屏处理器，配套1个拼接处理器的软件，这种处理器的作用是完成各个屏之间图像的拼接。

矩阵：拼接屏处理器可以实现图像的融合功能，但是无法显示视频切换的功能，因此，需要在配置一个矩阵来实现这样的切换功能，矩阵的接口类型要看信号源及大屏的接口，矩阵输入端的数量要看信号源的个数，矩阵输出端的大小要看拼接屏的大小，但是矩阵的输出端口一定要大于或等于拼接屏的所有接口数量。

2. 矩阵与拼接屏连接

（1）信号源输出接矩阵的输入端；

（2）矩阵的输出端接拼接屏的每块屏；

（3）拼接屏中每块屏之间用RS-232线（或网线）串联起来；

（4）拼接屏之间串联的RS-232线（或网线）连接完最后一个屏后输出来连接控制电脑；

（5）矩阵的RS-232串口同样用RS-232线连接控制电脑；

（6）控制电脑上安装拼接屏处理器软件，将矩阵协议写入拼接屏控制软件。

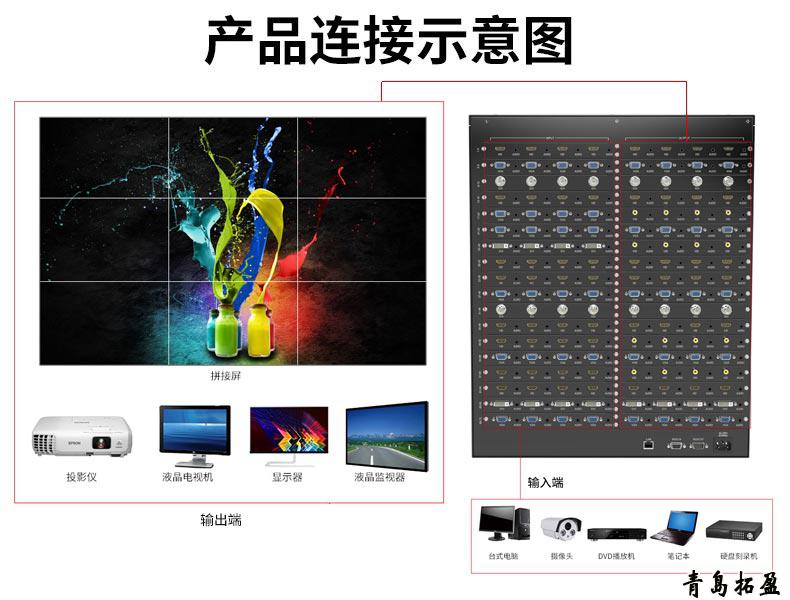

矩阵与拼接屏系统连接图

3. 矩阵与拼接屏的控制

拼接屏内置的处理器自带的软件只能控制图像的融合，我们可以将矩阵的协议写入这个软件，这样就可以使用这个软件同时控制拼接屏和矩阵了，非常方便。
