液晶拼接屏必备使用手册

   液晶拼接屏必备使用手册
我公司大屏幕拼接产品家族中的一员,专门为液晶拼接显示单元而开发,集成了液晶驱动模块、液晶电源模块、
图像拼接控制模块等多个液晶拼接单元专用的功能模块,采用独特的嵌入式结构设计,可接受各种图像信号源输入,
直接驱动全系列的大尺寸液晶屏(32寸以上),并经分割、放大后,实时无失真地在各种大屏幕图像拼接墙体上显示。
处理过程完全硬件化, 不需要电脑和启动软件

等操作,非常简便。画面无延时,无拖尾现象, 自然流畅,画质细腻,最大支持10X20的液晶屏拼接。

液晶拼接控制器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术,其3D视频亮色分离电路单元,
3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的,高画质、
高分辨率的高清电视和计算机图像信号。

液晶拼接控制器支持计算机图像信号输入及其显示,可实现最高达1920x1080高分辨率WUXGA输出,支持全系列的大尺寸液晶屏。

SMS 2000H液晶拼接控制器可以支持多路不同的视频源,同时显示在不同的屏幕上,使用者也可选择一路视频源或RGB信号放大至原始图像的N×M倍,
在由显示单元组成的墙体上实现大屏幕拼接显示。

注意事项

防止明火、高温和碰撞,请不要置于雨中或潮湿的地方。

在调试和使用过程中,操作不当可能导致设备损坏。

此设备可以连续使用。



请勿在工作中频繁开关机,严禁敲打设备,以上行为都可能使设备损坏和加速设备老化。

做到轻拿轻放。

安全使用说明

清洁——用软布擦拭清洁,勿使用酒精等化学溶液。

电压——该设备使用标准220V交流市电。

能耗——本产品功耗根据所驱动液晶屏型号而定,总功率不大于300W。长期不使用时请关闭电源,并拔掉插头。

环境——不要将本产品暴露在潮湿、雨、沙地或温度过高的地方存储和使用(加热设备或太阳光下)。

注意——该设备在工作时请将之置于通风干燥无强烈震动的地方。

功能说明

1、附件

打开包装请仔细检查以下物品:LVDS屏线1根,背光线2根(视具体屏的型号而定),说明书一本,拼接控制器一台,RS 232转RJ45转接器一个。

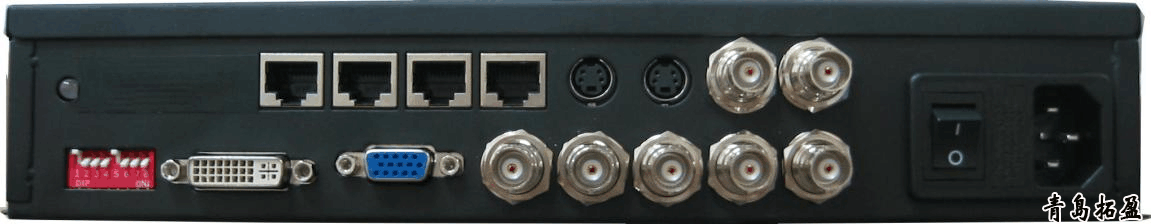

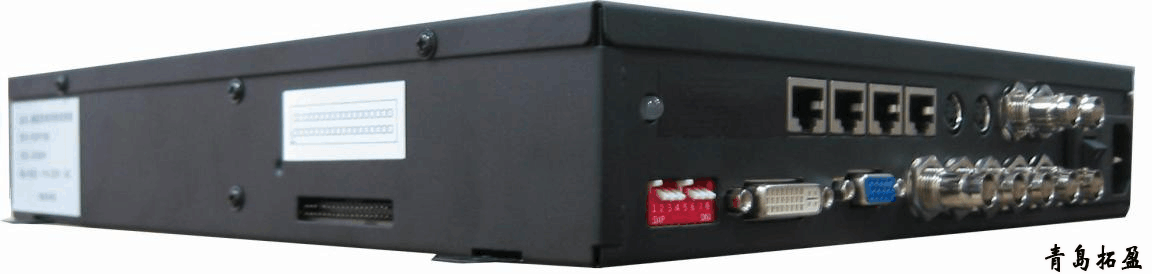

2、接口说明

A B C D E F G H I

液晶拼接屏必备使用手册

J K L M N O P Q R S

A 电源指示灯。开机绿色,待机橙色。

B ISP+遥控接口。用于对本产品程序升级和外接遥控接收头。

C RS-232环出A

D RS-232环出B

E RS-232输入用配套的RS-232转RJ45转换器转成RJ45接

口,RJ45水晶头用586B标准做.

F Y/C分量输入

G Y/C分量环出

H CVBS视频输入

I CVBS视频环出

J 地址码开关参见地址码设置方法

K DVI输入此接口为DVI-D接口,只有数字信号。L VGA输入支持WXGA格式信号输入

M R/Pr输入R 信号/复用为分量Pr

N G/Y输入G 信号/复用为分量Y

O B/Pb输入 B 信号/复用为分量Pb

P H SYNC输入H.SYNC 信号

Q V SYNC输入V.SYNC信号

R 220V电源开关



S 220V电源插座输入电压范围:95V—250V交流市电。T LVDS屏线接口此接口有防呆设计,插反无法插入。

U、V 背光线接口屏24V供电和背光控制线,视屏的型号的不同,

有双背光和单背光之分。

温控风扇当温度超过45℃时自动打开,低于35℃时自动

关闭。误差允许范围±5℃
