方案背景

城市的现代化建设和经济的快速发展，对城市的安全监控提出更高的要求。城市数字化网络监控建设，配合城市指挥中心LCD拼接屏及LED显示屏载体，以及音视频可视化系统的一体化管理，已经成为城市建设重要环节。建设一套技术先进，质量可靠，经济实用，方便管理的城市区域数字化网络安防监控音视频可视化系统，将为维护城市稳定、打击违法犯罪，保护公民生命财产提供重要保障。

城市网络安防监控可视化指挥调度中心是集通信、救援、指挥、监管、控制于一体的控制中心，是保障公共安全和处理突发事件应急救援的调度场所。指挥调度中心大屏显示大量数据信息，海量网络摄像头监控现场环境，配合大规模拼控实现实时解码、多画面上墙等显示，实现大量信息实时监控及共享，便于统一指挥、调度、保证整个指挥调度系统具有联动性、高效性、完整性；安防监控指挥调度系统具备以下特点：

1. LCD/LED屏幕的高分辨率图像，还原真实现场；支持多路本地信号及海量IPC摄像头信号接入，通过系统处理以完整清晰的效果呈现，可以任意设置威视，并进行放大、缩小、截取、漫游及快速移动等展示效果，为各种决策提供有效的帮助，实现真正的指挥调度控制；

2. 管理权限细分：可视化平台支持多客户端操作、多级权限分配、多用户协作，多用户既可用各自工作站的鼠标或键盘对管理系统及大屏幕进行操作，而且操作数据实时共享，实现有效协作，还可以通过移动端设备对系统进行可视化管控，实现各项的远程操作，实现交互式的远程控制；

3. 多系统联动：实现多信号接入显示，可视化系统支持对拼控信号接入及窗口图像处理的设置，支持对播控系统媒体的编排及节目排期的操作，支持通过智能中控系统对照明、空调等环境参数进行控制；

4. 预案管理：可方便的实现场景及预案编制、保存、修改、删除，可以实现所有显示画面及媒体素材的预先编排（对显示信号、视频及图片等媒体素材的窗口大小、位置进行设置设定模板，并可随时调用已存的显示和节目预案），支持使用移动端客户端快速调用预案。支持预案自动执行功能，可根据时间或事件触发，实现画面的自动显示及媒体节目的主动播放；

5. 兼容性：可通过控制协议实现与多套音视频可视化系统的互联互通，能够与消防局监控系统、公安局监控系统、交管局监控系统等指挥调度中心的音视频综合系统进行互联互通。

解决方案

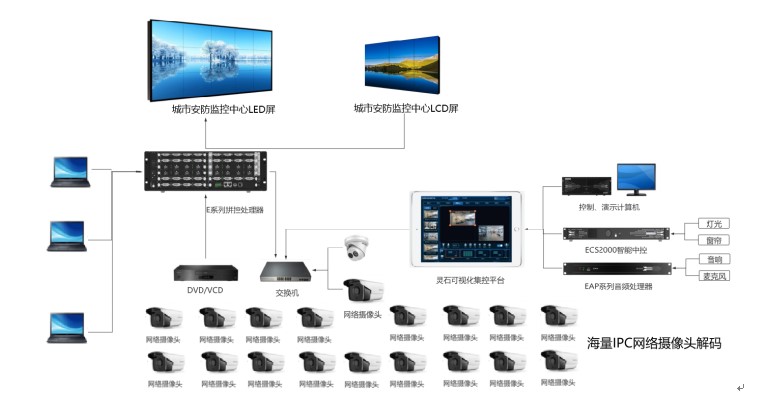

2.1 方案拓扑图

2.2 方案概述及系统架构

城市网络安防监控中心利用 LCD/LED显示技术、图像处理技术、IPC网络解码技术以及数字音频处理技术，以计算机和LCD/LED屏幕显示系统为核心，以局域网络作为海量IPC安防监控网络摄像头的部署环境，摒弃了传统摄像头只能通过本地信号接入系统的方案，采取IPC解码的技术，以可视化交互操作作为信息处理的方式，采用多终端接入，多人协作的方式，能够全方位、立体化的将要获取的异常情况信息上报城市网络安防监控中心的工作人员，在城市突发紧急事件中提前预警，并能快速决策，采取措施进行高效处理，规避风险。

针对现代化安防监控可视化的变革，北京嗨动利用在图像处理领域及音视频可视化方面的先进技术，推出安防监控可视化综合显示系统应用方案。

2.2.1 E系列视频拼接设备

E系列是一款纯硬件架构、高性能视频拼接服务器，整机采用模块化配置，插卡式结构，可根据用户需求灵活配置输入输出卡，满足现场各种视频接入，支持输入输出卡热插 拔，双主控热备份，性能稳定，可广泛应用于能源电力、司法监狱、军事指挥、水利水文、气象地震、企业管理、冶金钢铁、银行金融、国防安全、公安交通、生产调度、广播电视、教育科研等领域。

E系列基于强大的硬件 FPGA 系统架构和模块化设计理念，不仅具有纯硬件架构稳定高效的遗传基因，同时可支持多种输入输出卡灵活组合，对系统设计及改造提供了极大的便利。支持 4K 超高清视频输入和输出，支持多屏多图层管理，输入输出 EDID 管理和预监，OSD 高清滚动字幕设置等操作，可为您带来丰富的画面构造体验。

另外，E系列采用 B/S 架构，无需安装应用程序，可跨平台、跨系统进行访问及控制，支持多用户在线操作，信息实时同步，响应速度快，极大的提高了现场环境配置的效率。

2.2.2 E系列拼控IPC解码卡

E系列拼控可接入IPC解码卡，支持网络摄像头接入及解码显示功能，支持4K@30Hz，1080P@30Hz像素的网络摄像机解码。

支持海康、大华，宇视，雄迈，天地伟业，中维世纪，汉邦高科，科达，华为等主流品牌标准onvif协议及GB28181协议的IPC网络摄像头和NVR的接入及实时解码上墙，配合E系列拼控，可实现网络摄像头信号任意开窗功能，支持窗口拉伸、压缩、拼接、 画中画、叠加、漫游等功能。

单张IPC解码卡支持2路网口，单卡最大支持解码4路4K@30Hz或16路1080P@30Hz分辨率的网络摄像机信号，E系列拼控可接入多张IPC解码卡，接入 系统扩容多路IPC解码，实现大规模视频解码及实时上墙。

2.2.3 多通道媒体播控视频服务器

更专业的多通道媒体播控软件及解码器，可支持8K～16K分辨率视频播放，支持高码流解码底层优化；而运行专业多通道媒体播控软件的视频服务器需要采用专业的图形工作站（EG4000视频服务器内置多通道媒体播控软件），如果遇到超大屏，还需要多台专业的图形工作站及多显卡帧同步卡，确保整屏画面的严格同步，不会出现运动撕裂的现象

2.2.4 ECS2000智能中控

应急指挥中心中环境外设如灯光控制、窗帘控制等设备必不可少，ECS2000智能中控是嗨动科技自主研发的一款可编程的中央控制系统，可通过Pad及计算机等终端进行控制，集成了多路可编程串行通讯、多路可编程的 I/O、多路可编程继电器功能模块、多路可自学习的红外控制模块。其强大的红外学习功能对所有红外码都能有效学习，遥控灵敏。

ECS 2000功能齐全，性能稳定，提供了智能化的操控体验，可被广泛应用于展览展示中心，新闻发布室，监控及指挥中心，智慧教室等多个领域的视频智能会议，多媒体会议中。

2.2.5 EAP系列音频处理器系统

EAP系列数字音频处理器是一款室内会议系统数字化音频信号处理设备，将多通道输入的模拟信号转化成数字信号，通过专业的算法处理，满足改善音质、自动混音、噪音消除、反馈抑制等需求，可以全频段均匀覆盖场景的高保真音响系统，通常由多通道音频处理器、功放、全频音响、低音炮等组成。

核心优势

嗨动科技LCD拼接处理器E系列

在硬件上：E系列拼接处理器分别有1.5U/3U/7U等3款机箱，根据不同使用场景选择不同的机箱，1.5U的机箱输出支持3*3拼接，窗口自由漫游不受限，在3*3拼接规模以下的小场景下，方案成本极具竞争力，并且支持丰富的2K和4K的输入、输出板卡，可以支持不同场景下的使用需求。

主要通过以下特点呈现更专业稳定的方案:

1、支持完整灵活的控制方案，不论是PC还是移动端，操作简洁明了，都可支持快捷可视化控制，所见即所得，业内领先的多用户管理及多权限分配功能，实现多用户协作及数据实时同步，确保操作便捷性及用户数据的安全保护

2、每个拼接屏幕可支持1路OSD，满足多样化的客户需求

3、支持自定义EDID，不仅可以对接标准分辨率的液晶拼接屏，也可灵活搭配LED显示的应用场景

4、支持双主控卡热备份，主控卡可以实现实时互备，安全可靠，并且支持web在线对设备进行自检，包括所有板卡的在线状态、信号源状态、输出检测、电源检测、风扇检测、温度检测，维护更加方便，运行可靠

5、单台设备最大支持9张输出槽位，最多36路2K视频输出接口，单卡最大支持8个2K图层或2个4K图层

6、支持50个用户同时在线，支持多用户权限设置，对于不同用户可以设置不同的操作权限，运行更安全

7、支持对所有输入源同时预监，同时可支持对所有屏幕输出的实时回显和IP流回显，实现从源端，到大屏显示的全流程监控，现场应用，安全放心

8、支持通过内嵌BS拼接器配置软件，在线完成固件升级，固件版本智能向前兼容，升级过程安全、稳定、快速，成功率高达100%，且可实时刷新显示设备及各板卡的固件版本信息，便于现场快速确认升级结果

9、支持中控子卡，可对环境类设备实现集中操控，如大屏显示开关与亮度调节、窗帘、音频、灯光、红外等

10、单机2000个用户自定义场景智能编辑，场景之间可支持无缝切换，更有场景轮巡随心掌控

配置清单

产品	型号或规格	单位	数量	备注
LCD液晶拼接屏	主流尺寸46/49/55/65/75寸液晶拼接屏均可	套	根据项目需求	拼接亮度高，可靠性高，采用超窄边设计，亮度均匀、影像稳定不闪烁，具有更长的使用寿命
E系列拼接控制器	E2、E3、E7	台	根据项目需求配置机箱输入及输出子卡等规格及数量	E系列拼接控制器： 设备可智能识别板卡接口组合，且支持板卡和接口状态监测，输入源信号丢失实现主动上报预警； 支持在线对设备进行自检，所有板卡状态均可检测，可实现设备故障快速定位，大大降低设备运营维护成本。 支持图层参数设置，包括图层画面截取、冻结、叠加、图层优先级、无极缩放、图层全屏和自适应接口全屏。 每个拼接屏幕均可支持1个OSD文字叠加显示，尺寸最大支持19200 x 3240，用户可对OSD进行字体间距、内置标准颜色模板、位置、不透明度、运动特效等参数设置，实现任意比例的矢量缩放效果，不会出现模糊和失真，显示边界无锯齿。 支持添加高达22种测试画面图像，且支持间距、速度、亮度调节，无需接入有效视频源，即可快速检验物理输出接口是否正常。 支持对输入图像画面添加台标（文字），可调整文字的背景、位置，适用于多种应用场景。 支持设置2000 个用户场景，场景可以设置为图片或视频，场景切换特效支持淡入淡出、直切，场景调取响应时间不大于60ms。 支持多场景分组，结合真实使用场景需求，轻松实现一键控制场景轮巡。 支持实时上屏和非实时上屏两种模式，实时上屏模式下，实现用户编辑的实时上屏显示，操作体验流畅，延迟无感知，在非实时上屏模式下，支持在软件端进行显示内容的预编辑，确认无误后可直接推送上屏显示，实现大屏显示的灵活调度与管理。
IPC解码卡	Es_2×网口IP解码卡		根据项目需求配置解码卡的数量	支持隔行信号输入。 2×RJ45 千兆网口 支持协议：RTSP、GB28181 和 ONVIF。 支持视频编码格式：H.264、H.265。 单卡同时解码性能： − 4 路 3840×2160@30fps − 16 路 1920×1080@30fps  支持 DHCP。
多通道媒体播控视频服务器	EG4000	套	根据项目需求	EG4000视频服务器: 内置专业多通道媒体播控软件，支持可视化场景编排管理，无需场景保存，创意拼接更简洁，支持8K大分辨率素材的流畅解码播放，不卡顿。 1、4路DP输出，实现超大屏幕点对点显示。 2、专业图像显卡解码和渲染，播放性能优越。 3、8 个混合图层和 1 个音频层。 4、可视化无限节目列编排和管理。 5、输出映射管理，可实现显示口拆分重组输出。 6、媒体库管理，同时支持视频/图片/PPT/音频。 7、节目快捷键选择跳转和自动跳转播放。 8、播放进度管理，遵循主计时自动节目切换。 9、支持图层、模糊、抠像、遮罩特效及图层大小和优先级调节。 10、可视化软件界面设计，让操作更加直观简单。
智能中控系统	ECS2000		根据项目需求	1、丰富的总线接口 2、强大的编程能力 3、 稳定可靠的系统设计，采用工业等级设计制造、可24小时不间断可靠工作 4、 简单易用，1U机箱可安装于标准机柜 5、前面板带指示灯，设备状态实时监控
EAP系列音频处理器	EAP44/88/1616		根据项目需求	1 、最大支持16路模拟输入输出的音频信号处理 2、支持USB录播功能 3、支持RS232、RS485、GPIO控制接口，完美连接各种控制设备。 4、可选配反馈消除 （AFC）、回声消除（AEC)、噪声消除（ANC）算法
			1	1、集中管控 2、全可视化操作 3、精细化权限管理
